产品说明:
无负压供水设备是一种新型的变频供水设备。它是一种不用建筑水池、不用设水箱,可以直接与自来水管道串接加压,直接以市政管网为水源,用稳流调节罐取代蓄水池,作为进水储水和缓冲装置,形成连续密闭的管网叠压供水方式,*大限度地利用了市政自来水管网的原有压力,对市政管网不产生负压,设备运行时减少了用水的二次污染。在同样供水需求的情况下,可以选用功率相对较小的水泵及控制设备,节能可达50%~90%。大幅度节省了基建投资并缩短了施工工期。它成功得解决了高楼的生活用水难题,是供水领域新一代绿色环保节能型产品。适用于一切需要增高水压、恒定流量的给水系统。
辅助小泵和稳压罐可灵活选择,以求达到更好的节能效果,可满足多种用户的需求。
可根据用户的要求配备人机界面,远程监控和维护管理。
设备特点:
1.真空抑制无负压
系统与市政管网直联取水加压运行不会造成市政自来水管网出现负压,不影响其它用户的正常用水。
2.停电不断水
系统通过旁通等手段实现停电不断水,即停电时系统自动切换为市政自来水压力供水。
3.节能
无环境污染,更省电,比一般供水设备节能30%以上。节省了占地面积,降低了投资成本,系统没有蓄水池等土建贮水设施,系统一直在高效率下运行。利用市政水原有压力,差多少补多少,设备大部分时间在较低频率下运行,耗电量少。使用智能管网叠压(无负压)供水设备可节省50%以上的兴建水池费用。
4.稳定可靠采用南方水泵或格兰富,低压电器采用优质国产电器或施耐德电器。采用多台水泵运行,单台出现故障时不影响正常供水,运行可靠。
5.灵活方便
设备小巧,占地量小,安装方便快捷,维护方便,操作简单。
6.健康环保
采用不锈钢SUS304食品级材质,无二次污染,无需清洗,供水质量提高,恒压,解决二次污染难题;达到能直接饮用的卫生要求。
7.无水停机功能
当市政自来水管网断水时,设备自动停机,以保护供水设备。
8.高效智能
全自动智能运行,可无人值守,省心省力,产品有手动/自动切换,水泵定时轮换的功能。具有软启动、过载、过压、欠压、缺相、过热和失速等保护措施。在异常情况下,能进行信号报警、自检、故障判断等功能,一旦自控系统出现故障,仍可手动操作。
设备原理及功能:

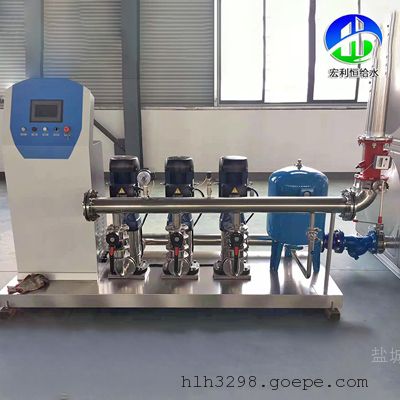

无负压供水设备是由稳流调节罐、水泵、智能型变频控制柜、仪表、稳压罐、阀门及管路、基座等组成。设备配有无负压罐和卫生级不锈钢多级泵.控制器核心配件可配ABB变频器或国产变频器,所有的供水设备都是按需求定制。
无负压供水设备运行时,市政自来水管网的水进入稳流调节罐,通过稳流调节罐将水泵连接在自来水给水管网上, 稳流调节罐内的空气从真空抑制器内逐渐排出,当水充满后,真空抑制器自动关闭。当微机控制系统通过压力传感器检测到自来水管网压力能够满足用户用水压力及水量要求时,控制水泵进入睡眠状态,由设备的旁通管路向用户用水管网直接供水。当市政自来水管网压力不能满足用水要求时,系统通过出水管网的压力传感器对水压进行采样,反馈的信号给变频器控制水泵运行,将压力信号转变为相应的电信号 ,变频器或PLC将出水管网的压力与用户设定的压力进行比较,根据用水量的大小自动调节电机转速和加减泵的台数使供水压力保持恒定。若运转水泵达到工频转速时,则启动另一台水泵变频运转。水泵供水时,若自来水管网的水量大于水泵流量,系统保持正常供水,用水高峰期时,若市政自来水管网水量小于水泵流量时,稳流调节罐内的水作为补充水源仍能正常供水,此时,空气由真空抑制器进入稳流调节罐,罐内真空遭到破坏,防止罐内及管道产生负压,用水高峰期过后,系统的压力大于设备的保护值时,自来水进入稳流调节罐,系统恢复正常工作状态。若市政自来水供水不足或管网停水而导致调节罐内的水位下降到液位控制器设定的位置时,液位控制器给出停机信号以保护水泵机组。来水时水泵自动恢复供水。
无负压供水设备采用全自动智能控制柜,其采用变频器的变频节能原理及PID控制方式,使设备的供水压力保持恒压稳定。此设备适合单泵及多泵的工作方式,各泵采用变频启动的方式启动,减少水压的震动及电网的冲击。各台水泵采用先起先停,自动轮换的工作模式,保证各台水泵运行机会相等,从而有效的延长了水泵的寿命。系统具有软启动,有过载、短路、过压、欠压、缺相、过热和失速保护、在异常情况下进行信号报警,自检、故障判断等功能。夜间及小流量供水时可通过小型膨胀罐和稳压小泵供水,节约了能源并防止了水泵的频繁启动。管网叠压(无负压)供水设备关键技术部分为智能控制系统和调节罐的真空消除。智能控制系统核心部分采用可编程控制器和高性能变频器,程序软件的编制及设计,由我厂技术工程人员充分根据水泵的运作特点,在多年变频给水工程经验基础上精心编制而成,设备具有界面直观,操作简便可靠,性能稳定,高智能化等诸多特点。调节罐的真空消除也是该项目的关键技术,管网叠加的实现完全依靠真空消除器在罐内水被抽空时及时消除真空,从而达到调节罐内外压力平衡,由此不对市政供水管网造成负压影响,不影响其它管网用户的正常用水。
-
